Montagem de quadro de comando: componentes, etapas, segurança e eficiência

O que é montagem de quadro de comando e qual sua função

A montagem de quadro de comando é um processo técnico que envolve projetar, organizar, instalar e verificar um painel elétrico.

Este painel é responsável por controlar, acionar, proteger e monitorar circuitos e equipamentos em prédios, condomínios, fábricas e empresas.

Ele pode comandar motores, bombas hidráulicas, elevadores, sistemas de iluminação e outras cargas, conforme as características da instalação.

A função do quadro de comando vai além de simplesmente ligar e desligar equipamentos.

Ele integra dispositivos de potência e controle para assegurar que a energia seja distribuída de maneira ordenada e que os equipamentos operem dentro de condições elétricas seguras.

Quando corretamente dimensionado, o painel contribui para a continuidade operacional, facilita a manutenção e reduz a exposição a riscos como sobrecarga, curto-circuito, aquecimento excessivo e falhas de acionamento.

Quadro de comando e quadro de distribuição: qual é a diferença?

Embora possam estar relacionados na mesma instalação predial, quadro de comando e quadro de distribuição têm funções distintas.

O quadro de distribuição organiza e distribui a energia elétrica para diversos circuitos, como iluminação, tomadas, áreas comuns e equipamentos.

Já o quadro de comando incorpora recursos destinados à operação de uma carga ou sistema específico, incluindo circuitos de comando, dispositivos de acionamento, sinalização e proteções associadas ao funcionamento do equipamento.

Em um sistema de bombeamento, por exemplo, o quadro de distribuição pode fornecer energia ao conjunto, enquanto o quadro de comando coordena o acionamento dos motores, recebe sinais de controle e atua sobre as proteções do sistema.

Essa separação conceitual ajuda a definir os componentes necessários e evita que um painel seja tratado apenas como uma caixa com disjuntores.

Como o painel elétrico organiza o funcionamento do sistema

Um painel elétrico costuma reunir dois grupos funcionais.

O circuito de potência conduz a energia necessária para alimentar a carga, como um motor elétrico.

O circuito de comando, por sua vez, utiliza sinais e dispositivos de controle para determinar quando e como essa carga deve operar.

Dependendo da aplicação, o comando pode estar associado a botoeiras, sensores, sinalizadores, relés ou sistemas automatizados.

Na prática, o quadro pode cumprir várias funções:

  • Controle: define as condições de acionamento e desligamento do equipamento.
  • Proteção: interrompe ou limita a alimentação quando são identificadas condições elétricas inadequadas.
  • Acionamento: estabelece a interface entre o comando e o motor ou outra carga.
  • Monitoramento: permite visualizar estados de operação, falhas ou indicações do sistema.
  • Continuidade operacional: favorece uma operação organizada e a identificação mais rápida de anormalidades.

Os componentes empregados variam conforme o projeto.

Disjuntores podem atuar na proteção dos circuitos, contatores podem realizar o acionamento de cargas, e relés podem participar do comando ou da proteção.

Também são relevantes barramentos, bornes, condutores, sinalizadores, dispositivos de controle, aterramento e o invólucro adequado ao ambiente.

A simples presença desses itens, porém, não promove que o painel seja apropriado: sua seleção e coordenação dependem da aplicação.

Por que o dimensionamento deve considerar carga e ambiente

A montagem deve começar pelo levantamento das condições reais de uso.

É necessário analisar, entre outros aspectos, a tensão disponível, a corrente nominal, a potência das cargas, o tipo de motor, o regime de operação, a possibilidade de partida simultânea, as condições de curto-circuito e o espaço físico disponível.

Em instalações prediais, também é importante considerar a relação entre o quadro, os alimentadores, os sistemas de bombas e os demais circuitos.

O ambiente interfere diretamente na solução.

Um painel instalado em local sujeito a umidade, poeira, vibração ou variações de temperatura exige avaliação compatível com essas condições.

A organização interna, a ventilação, a separação entre potência e comando, a identificação dos condutores e o acesso para manutenção também devem ser observados.

Um dimensionamento inadequado pode produzir desarmes recorrentes, aquecimento de cabos, desgaste prematuro de componentes, falhas de partida e danos aos motores.

Em sistemas de bombas hidráulicas, esses problemas podem afetar o abastecimento, o recalque ou a drenagem do empreendimento.

Por isso, o painel deve ser analisado como parte de um sistema, e não como um elemento isolado.

Montagem integrada às instalações prediais e às bombas

A integração entre instalações elétricas e comandos automatizados de bombas é especialmente importante quando o quadro alimenta motores hidráulicos.

A compatibilidade entre alimentação, proteção, comando e características do motor ajuda a evitar interrupções provocadas por falhas elétricas e facilita o diagnóstico quando ocorre uma anormalidade.

A Embratec Bombas atua no segmento de manutenção predial desde 1978 e informa contar com equipe técnica formada por engenheiros civis e especialistas qualificados.

No serviço de instalações elétricas, a empresa atende demandas de prédios, condomínios, fábricas e construtoras, incluindo dimensionamento de carga predial e montagem de quadros de comando como QGDF e QTA.

Conforme o contexto apresentado, a mesma equipe responsável pelas instalações elétricas também atua nos comandos automatizados das bombas hidráulicas, favorecendo uma avaliação integrada entre o painel e o sistema motriz.

Essa experiência deve ser considerada como parte do histórico da empresa, sem substituir a análise específica de cada instalação.

Para avaliar corretamente um quadro, é necessário conhecer as cargas existentes, o esquema elétrico, os sintomas apresentados e as condições do local.

O tema pode ser aprofundado junto ao serviço de instalações elétricas e relacionado às soluções de comandos automatizados de bombas.

Em síntese, a montagem de quadro de comando combina projeto, seleção de componentes, organização dos circuitos, proteção e testes.

A solução adequada é aquela que corresponde à carga, ao ambiente e ao modo de operação do sistema.

Em uma instalação predial, consultar a Embratec Bombas pode ajudar a organizar uma avaliação técnica da necessidade existente, especialmente quando o quadro está ligado a motores, bombas hidráulicas ou outros equipamentos essenciais.

Componentes e critérios de dimensionamento do quadro

O dimensionamento de um quadro de comando deve partir da carga que será controlada e das condições reais de operação.

Em uma instalação predial, não basta escolher componentes pela corrente nominal do motor ou pela potência indicada na placa.

É necessário relacionar tensão, corrente, potência, regime de funcionamento, quantidade de partidas, ambiente, comprimento dos cabos, nível de curto-circuito e necessidade de continuidade operacional.

Em sistemas de bombas hidráulicas, essa análise ajuda a evitar desarmes recorrentes, aquecimento de condutores, falhas de acionamento e danos aos motores.

A montagem deve ser definida por profissional habilitado, com base no levantamento da instalação e nos diagramas elétricos aplicáveis.

Principais componentes e suas funções

Componente Função no quadro de comando Critério geral de análise
Disjuntor Protege o circuito contra sobrecorrentes e curtos-circuitos Corrente nominal, capacidade de interrupção e coordenação com os demais dispositivos
Contator Realiza o acionamento elétrico da carga, como um motor Categoria de utilização, corrente, tensão e frequência de manobras
Relé térmico Auxilia na proteção do motor contra sobrecarga Faixa de ajuste compatível com a corrente do motor
Relé de proteção Supervisiona condições anormais, como falta de fase ou sequência inadequada Funções necessárias ao processo e compatibilidade com o circuito
Barramento Distribui a alimentação dentro do painel Capacidade de condução, isolação, organização e segurança
Bornes Permitem conexões ordenadas entre cabos internos e externos Seção dos condutores, identificação e facilidade de manutenção
Sinalizadores Indicam estados como ligado, desligado, falha ou presença de tensão Visibilidade, tensão de operação e lógica do comando
Dispositivos de comando Integram botoeiras, seletores, sensores, boias ou outros comandos Aplicação, tensão do circuito de comando e interação com a automação

Essa relação é conceitual.

A seleção definitiva depende das características da instalação, do motor, da bomba, do sistema de controle e das condições previstas para operação e manutenção.

Como relacionar carga, proteção e aplicação

A corrente nominal é um dos dados iniciais, mas não é o único.

A potência do motor precisa ser analisada em conjunto com a tensão de alimentação, o número de fases, o método de partida e o regime de funcionamento.

Um motor acionado muitas vezes ao longo do dia, por exemplo, pode exigir uma avaliação diferente daquela feita para uma carga com poucas partidas.

Também é preciso verificar a corrente de partida.

Durante a aceleração, o motor pode solicitar uma corrente superior à de funcionamento normal.

Se o disjuntor ou o dispositivo de proteção for escolhido sem considerar essa característica, podem ocorrer desligamentos indevidos.

Por outro lado, uma proteção superdimensionada pode deixar de atuar adequadamente diante de uma falha.

O nível presumido de curto-circuito influencia a capacidade de interrupção dos disjuntores.

A seletividade entre dispositivos deve ser avaliada para que uma falha seja isolada, sempre que possível, no trecho mais próximo do problema, sem interromper desnecessariamente outros circuitos do prédio.

Essa coordenação é especialmente relevante em instalações que alimentam bombas, iluminação, elevadores e áreas comuns.

Para motores, a proteção contra sobrecarga deve ser compatível com a corrente de operação e com as características do equipamento.

A proteção contra falta de fase e outras anomalias também merece atenção, pois uma alimentação desequilibrada pode provocar aquecimento, perda de desempenho e danos ao motor.

Esses critérios não substituem os cálculos e testes necessários para cada instalação.

Separação entre potência e comando

Um quadro bem organizado diferencia o circuito de potência do circuito de comando.

A potência conduz a energia destinada à carga, enquanto o comando processa sinais de botoeiras, sensores, boias, relés e dispositivos de automação.

Essa separação reduz a possibilidade de interferências, facilita a identificação dos circuitos e torna a manutenção mais segura.

Os cabos devem ser encaminhados de forma ordenada, com identificação nas extremidades e conexão em bornes apropriados.

A seção dos condutores precisa corresponder à corrente, ao método de instalação, ao comprimento do circuito e às condições térmicas do ambiente.

O aquecimento excessivo pode estar relacionado a condutores inadequados, conexões frouxas, ventilação insuficiente ou concentração elevada de componentes.

A ventilação e o espaço interno também fazem parte do dimensionamento.

Componentes instalados sem folga podem dificultar a dissipação de calor e o acesso para inspeção.

Canaletas, trilhos DIN, barramentos e bornes devem ser distribuídos de modo a preservar a organização, a acessibilidade e a integridade da isolação.

Checklist de levantamento antes da especificação

Antes de definir os componentes, uma avaliação técnica deve reunir, quando aplicável:

  • potência, tensão, corrente e número de fases de cada motor;
  • tipo de bomba e finalidade do sistema de bombeamento;
  • frequência de partidas e regime de operação;
  • distância entre o quadro, os motores e os dispositivos de campo;
  • seção, estado e método de instalação dos cabos existentes;
  • corrente de curto-circuito presumida e dispositivos de proteção já instalados;
  • necessidade de comando manual, automático ou alternado;
  • existência de sensores, boias, pressostatos ou outros sinais de controle;
  • condições ambientais, como umidade, poeira, calor e risco de corrosão;
  • histórico de desarmes, aquecimento, falhas de acionamento ou paradas;
  • disponibilidade de espaço para inspeção e futuras intervenções.

Esse levantamento evita que a montagem seja baseada apenas em informações incompletas.

Em uma infraestrutura de condomínio, empresa ou indústria, o quadro precisa conversar com a instalação elétrica existente e com a lógica de funcionamento do sistema hidráulico.

O que erros de dimensionamento podem causar

A escolha inadequada de um disjuntor pode provocar desligamentos frequentes ou proteção insuficiente.

Um contator incompatível pode apresentar desgaste prematuro, enquanto um relé térmico mal ajustado pode não proteger corretamente o motor.

Bornes subdimensionados, conexões sem aperto adequado e condutores mal identificados aumentam o risco de aquecimento, mau contato e dificuldade durante uma manutenção corretiva.

Em sistemas de bombas hidráulicas, uma falha elétrica pode interromper o abastecimento, a drenagem, o recalque ou outro processo associado à infraestrutura predial.

Por isso, a análise deve considerar não apenas o funcionamento individual do motor, mas também a consequência operacional de uma parada.

A Embratec Bombas atua em manutenção predial desde 1978 e conta com equipe técnica composta por engenheiros civis e especialistas qualificados.

No contexto de instalações elétricas e sistemas de bombeamento, a avaliação profissional permite relacionar componentes, cargas e condições de operação sem transformar uma configuração genérica em especificação para qualquer prédio.

A empresa também integra a atuação em instalações elétricas aos comandos automatizados de bombas hidráulicas, uma conexão importante para analisar alimentação, proteção e acionamento de forma conjunta.

A necessidade de substituição, adequação ou montagem do quadro deve ser definida após inspeção técnica do sistema existente.

Etapas da montagem de um quadro de comando

A montagem de um quadro de comando deve seguir um fluxo técnico documentado, desde o levantamento das cargas até os testes de funcionamento.

O objetivo é reunir, em um painel elétrico organizado, os dispositivos responsáveis pelo acionamento, controle e proteção de motores, bombas e demais cargas da instalação predial.

Como envolve riscos de choque elétrico, curto-circuito, incêndio e danos a equipamentos, a execução deve ser realizada por profissionais habilitados e com conhecimento compatível com a aplicação.

1. Levantamento das cargas e das condições de operação

O primeiro passo é entender o que o quadro deverá alimentar e controlar.

Esse levantamento considera motores, bombas hidráulicas, iluminação, elevadores, sistemas de emergência e outras cargas conectadas ao empreendimento.

Devem ser avaliadas informações como tensão disponível, corrente nominal, potência, quantidade de equipamentos, regime de funcionamento, partidas simultâneas e necessidade de continuidade operacional.

Também é importante observar o ambiente de instalação.

Umidade, poeira, temperatura, ventilação, acesso para manutenção e possibilidade de exposição a agentes corrosivos influenciam a escolha do invólucro e a organização interna.

Em condomínios, empresas e indústrias, a solução precisa refletir a operação real do local, e não apenas uma configuração genérica.

2. Definição dos diagramas e da arquitetura do painel

Com os dados reunidos, são elaborados ou revisados o diagrama unifilar e o diagrama de comando.

O diagrama unifilar representa a distribuição da alimentação e dos principais circuitos.

Já o diagrama de comando detalha a lógica de acionamento, sinalização, intertravamentos e condições de segurança.

Essa etapa define a separação entre circuito de potência e circuito de comando, a disposição dos dispositivos, os pontos de entrada e saída dos cabos e a forma de integração com sensores, boias, pressostatos, temporizadores ou outros elementos previstos no sistema.

A documentação deve permitir que outro profissional compreenda a configuração e realize uma inspeção ou manutenção com segurança.

3. Seleção dos componentes

A escolha dos componentes deve corresponder às características elétricas e operacionais levantadas.

Entre os itens normalmente avaliados estão:

  • disjuntores para seccionamento e proteção contra sobrecorrentes;
  • contatores para o acionamento de motores e outras cargas;
  • relés térmicos ou dispositivos equivalentes para proteção contra sobrecarga, conforme a aplicação;
  • relés de proteção e monitoramento, quando necessários para a lógica do sistema;
  • barramentos e bornes para distribuição e conexão dos condutores;
  • sinalizadores, botoeiras, chaves seletoras e dispositivos de comando;
  • canaletas, trilho DIN, suportes e demais elementos de montagem;
  • invólucro compatível com o ambiente e com a quantidade de componentes.

A seleção não deve se basear apenas na potência nominal.

Corrente de partida, capacidade de interrupção, coordenação entre proteções, seletividade, número de manobras e compatibilidade entre os dispositivos também precisam ser considerados.

Um componente subdimensionado pode aquecer ou desarmar indevidamente; um conjunto mal coordenado pode dificultar a identificação da falha e deixar motores vulneráveis.

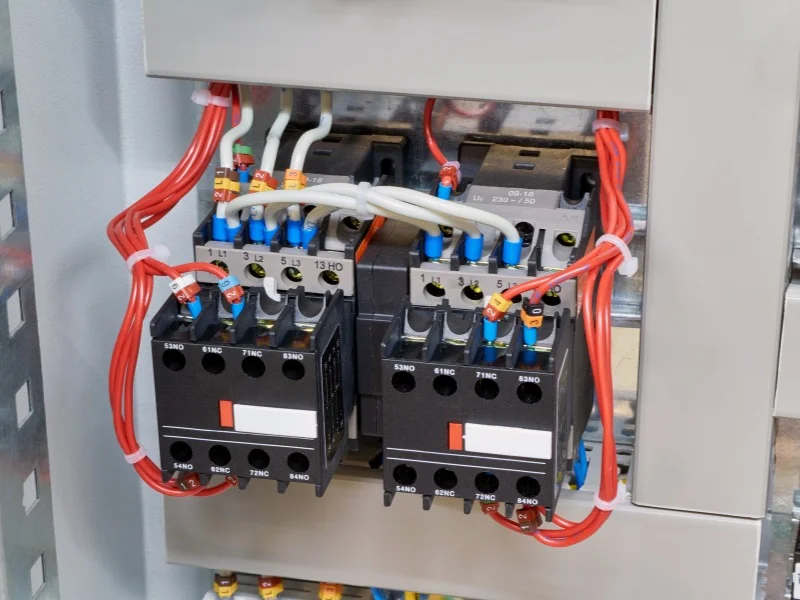

4. Montagem mecânica e organização interna

Na montagem mecânica, o invólucro recebe trilhos DIN, canaletas, placas de fixação, barramentos e demais suportes.

A disposição deve favorecer a dissipação de calor, a leitura dos componentes e o acesso aos pontos de inspeção.

Circuitos de potência e de comando devem permanecer organizados e, quando aplicável, fisicamente separados para reduzir interferências e facilitar intervenções futuras.

A organização dos cabos é parte da segurança e da manutenção.

Condutores devem ser encaminhados sem dobras excessivas, pontos de esmagamento ou tensão sobre os bornes.

As canaletas precisam comportar os cabos sem excesso de ocupação, preservando a possibilidade de identificação e expansão compatível com o projeto.

Acessibilidade também é relevante: um painel congestionado torna mais difícil localizar falhas, reapertar conexões e substituir componentes.

5. Instalação elétrica, identificação e torque

Depois da fixação, os condutores são instalados de acordo com os diagramas.

Cada circuito deve ser identificado de maneira coerente com a documentação, incluindo alimentação, comando, retorno, sinalização, aterramento e conexão com os equipamentos externos.

A identificação reduz o tempo de diagnóstico e evita intervenções equivocadas.

As conexões precisam respeitar o tipo de borne, a seção do condutor e o torque recomendado pelo fabricante do componente.

O aperto insuficiente pode produzir mau contato, aquecimento e falhas intermitentes.

O aperto excessivo pode danificar terminais, roscas ou o próprio condutor.

Por isso, essa atividade não deve ser tratada como mera etapa de acabamento: ela interfere diretamente na confiabilidade elétrica do painel.

6. Inspeção e validação antes da energização

Antes de energizar o quadro, é necessário validar cada etapa.

A inspeção deve conferir se os componentes instalados correspondem ao projeto, se não há condutores soltos, se os barramentos estão protegidos, se o aterramento foi conectado e se a identificação está legível.

Também devem ser observadas a integridade do invólucro, a presença de partes expostas e a separação adequada dos circuitos.

Um checklist pré-energização pode incluir:

  • conferência do diagrama unifilar e do diagrama de comando;
  • verificação da sequência e da identificação dos cabos;
  • inspeção visual de disjuntores, contatores, relés, bornes e barramentos;
  • conferência do torque das conexões;
  • verificação da continuidade dos condutores e do circuito de proteção;
  • avaliação do aterramento e da equipotencialização conforme o projeto;
  • confirmação das condições de isolamento e ausência de curtos entre circuitos;
  • checagem da lógica de comando e dos intertravamentos;
  • confirmação de que a área está livre de pessoas não envolvidas no teste.

A energização deve ocorrer de forma controlada, com instrumentos e procedimentos adequados.

Em seguida, podem ser testados o acionamento, a sinalização, a resposta das proteções e o comportamento das cargas.

Em sistemas de bombeamento, também é necessário observar a interação entre o quadro, os comandos automatizados, os motores e as bombas hidráulicas, sem substituir os procedimentos técnicos específicos da instalação.

7. Registro técnico e manutenção preventiva

A conclusão da montagem deve incluir o registro da configuração executada, das alterações realizadas e dos resultados das verificações aplicáveis.

Essa rastreabilidade ajuda a comparar futuras ocorrências com a condição original do painel e apoia decisões de manutenção preventiva ou corretiva.

O quadro deve ser acompanhado ao longo do tempo.

Desarmes recorrentes, aquecimento, ruídos anormais, cheiro de material aquecido, oxidação, mau contato, falhas de acionamento ou identificação danificada justificam uma avaliação técnica.

Alterar a lógica ou substituir componentes sem analisar a causa pode apenas transferir o problema para outro ponto do sistema.

A Embratec Bombas atua desde 1978 em manutenção predial e reúne equipe técnica com engenheiros civis e especialistas qualificados.

Sua atuação em instalações elétricas pode ser integrada aos comandos automatizados de bombas hidráulicas, permitindo analisar a relação entre alimentação, proteção, acionamento e continuidade operacional.

Para condomínios, empresas e indústrias, a configuração adequada deve ser definida após avaliação das necessidades específicas do local.

Normas de segurança e testes antes da energização

Um quadro de comando só deve ser energizado depois de passar por verificações elétricas, mecânicas e funcionais.

Em termos gerais, a NBR 5410 orienta instalações elétricas de baixa tensão, enquanto a NBR 5419 trata da proteção contra descargas atmosféricas.

A aplicação dessas referências ajuda a reduzir riscos de choque elétrico, curto-circuito, incêndio e danos a motores de bombas e outros equipamentos sensíveis.

Ainda assim, cumprir requisitos documentais não substitui a validação prática do funcionamento do painel no ambiente em que será utilizado.

Como a NBR 5410 se relaciona ao quadro de comando

A NBR 5410 deve ser considerada na avaliação dos circuitos de potência e de comando, na seleção dos condutores, no dimensionamento das proteções, no aterramento e na organização da instalação de baixa tensão.

Em um painel elétrico, isso envolve verificar se a alimentação é compatível com a carga prevista, se os disjuntores estão adequados ao circuito e se os condutores possuem seção e identificação coerentes com sua função.

Também é necessário observar a separação e a organização entre circuitos de potência e circuitos de comando.

Essa disposição facilita a manutenção, reduz a possibilidade de interferências e torna mais clara a identificação de motores, bombas, sinalizadores e dispositivos de acionamento.

A proteção contra sobrecarga, curto-circuito e outras condições anormais deve ser analisada conforme as características da instalação e dos equipamentos conectados.

A norma não deve ser tratada como uma lista isolada de documentos.

Sua aplicação depende do levantamento de cargas, das condições do local, do esquema de aterramento, do tipo de operação e dos requisitos de continuidade do prédio, condomínio, fábrica ou empresa.

O papel da NBR 5419 e da proteção contra descargas

A NBR 5419 está relacionada à proteção contra descargas atmosféricas.

Sua consideração é importante quando o quadro de comando integra uma instalação sujeita a surtos elétricos, especialmente em estruturas com sistemas de proteção contra descargas atmosféricas ou equipamentos que dependem de alimentação estável.

A avaliação deve considerar a equipotencialização, o aterramento e a eventual necessidade de dispositivos de proteção contra surtos, sempre de acordo com o projeto e com as características da edificação.

Uma descarga ou sobretensão pode afetar disjuntores, relés, componentes de comando, controladores e motores de bombas.

Por isso, a proteção não se resume à instalação de um único componente: ela depende da coordenação entre o sistema elétrico, o painel e a infraestrutura predial.

Checklist de segurança antes da energização

Antes de liberar o quadro de comando, uma equipe habilitada deve realizar uma inspeção organizada, que pode incluir:

  • Conferência do diagrama elétrico, do diagrama de comando e da correspondência entre o projeto e o painel montado.
  • Inspeção visual do invólucro, das canaletas, dos trilhos, dos barramentos, dos bornes e da fixação dos componentes.
  • Verificação da identificação de cabos, circuitos, disjuntores, contatores, relés e terminais.

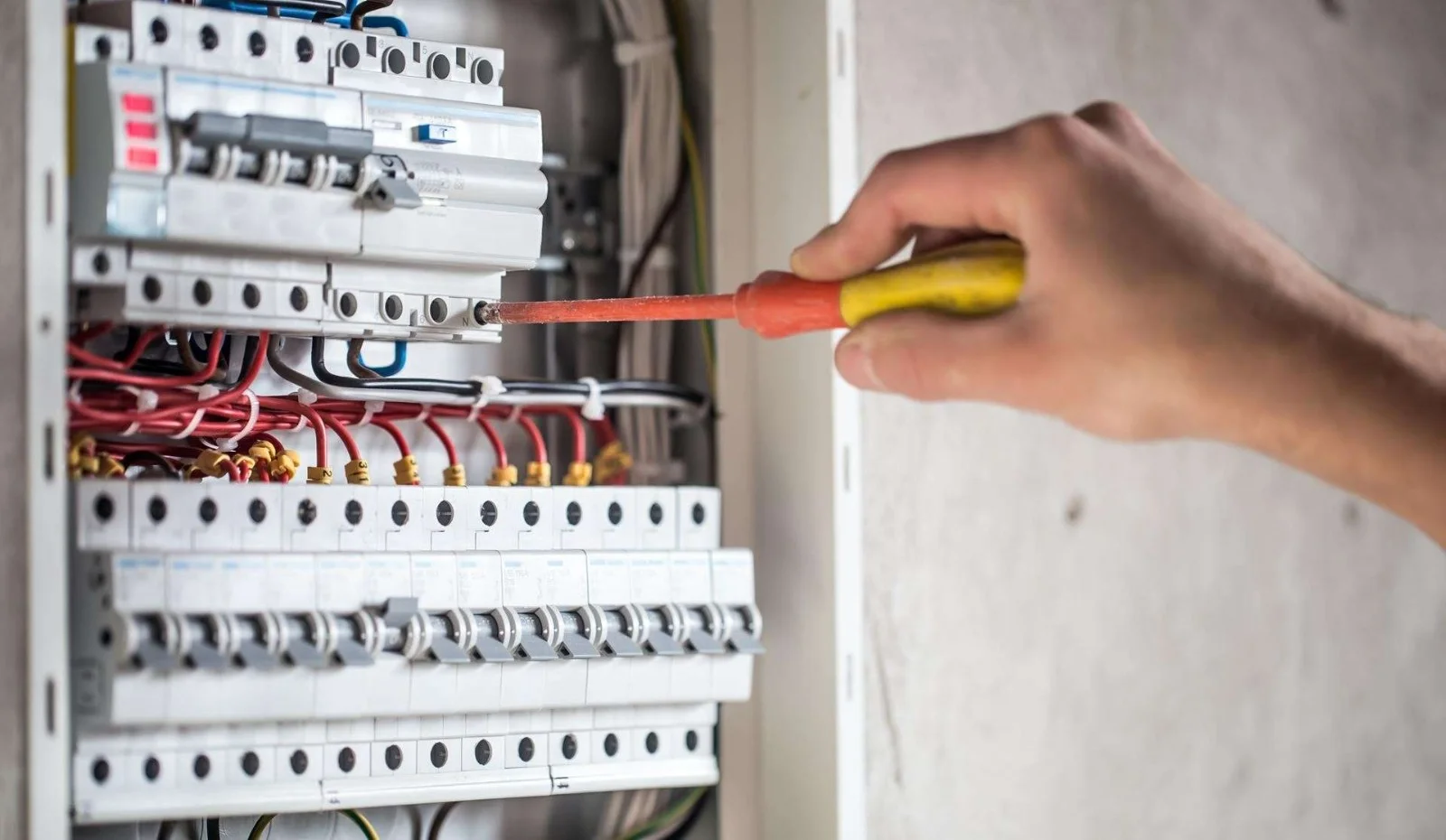

  • Conferência do aperto e do torque das conexões conforme as especificações aplicáveis aos componentes.
  • Avaliação da continuidade do condutor de proteção e das conexões de aterramento.
  • Verificação da equipotencialização das partes metálicas que devem estar interligadas ao sistema de proteção.
  • Inspeção do isolamento dos condutores e dos circuitos, utilizando métodos e instrumentos compatíveis com o serviço.
  • Conferência da compatibilidade entre tensão, corrente, dispositivos de proteção e cargas conectadas.
  • Teste dos comandos, sinalizações, intertravamentos e sequências de acionamento, sem expor pessoas a partes energizadas.
  • Verificação da atuação prevista para disjuntores, relés e demais dispositivos de proteção.
  • Avaliação das condições de acesso, fechamento, ventilação e segurança do painel.

Os procedimentos exatos dependem do projeto, dos equipamentos instalados e das condições do local.

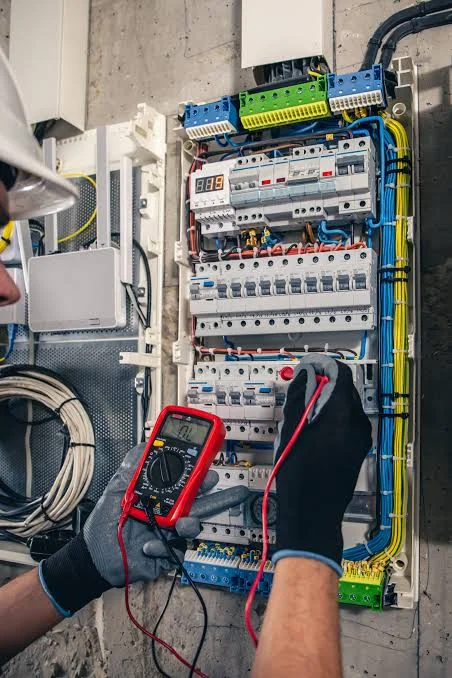

Medições e ensaios devem ser executados por profissionais habilitados, com instrumentos apropriados e procedimentos de segurança.

A energização não deve ser usada como tentativa para descobrir se o circuito está correto.

Conformidade documental não é o mesmo que teste funcional

Um quadro pode apresentar documentação, identificação e componentes aparentemente adequados e, ainda assim, falhar durante a operação.

Um borne mal conectado, uma sequência de comando incorreta, uma proteção incompatível ou uma conexão de aterramento deficiente pode não ser percebida apenas pela leitura do projeto.

Por isso, a validação deve combinar análise documental, inspeção visual, conferência das conexões e testes funcionais.

Em sistemas de bombeamento, é importante observar a resposta dos comandos automatizados, a partida e a parada dos motores, os sinais de falha e a atuação das proteções.

Essa etapa relaciona a segurança elétrica ao comportamento real da instalação.

A Embratec Bombas informa atuação em instalações elétricas e comandos automatizados de bombas hidráulicas, com equipe técnica composta por engenheiros civis e especialistas qualificados.

A empresa atua em manutenção predial desde 1978 e declara compromisso com a adequação às normas NBR 5410 e NBR 5419.

A análise específica de cada instalação é necessária para definir quais verificações e medidas são aplicáveis.

FAQ sobre normas e testes do painel

Quais normas devem ser consideradas em um quadro de comando?

De forma geral, a NBR 5410 é uma referência para instalações elétricas de baixa tensão, e a NBR 5419 deve ser contextualizada quando há proteção contra descargas atmosféricas e riscos associados a surtos.

O projeto e as condições da edificação podem exigir outras avaliações técnicas.

O aterramento promove, sozinho, a segurança do painel?

Não.

O aterramento precisa estar integrado à equipotencialização, às proteções, ao isolamento, à continuidade elétrica e à correta seleção dos componentes.

A segurança depende do conjunto da instalação e da verificação de seu funcionamento.

Quando o quadro pode ser energizado?

Somente depois de concluídas as inspeções, os testes previstos e a liberação por profissional habilitado.

Em caso de dúvida sobre conexões, proteções, aquecimento, desarmes ou funcionamento de bombas, a energização deve ser interrompida até a avaliação técnica.

Como solicitar uma avaliação?

Reúna diagramas disponíveis, informações sobre as cargas, histórico de desarmes, registros de manutenção e sintomas observados.

A Embratec pode ser consultada para avaliar a necessidade específica da instalação elétrica, do quadro de comando e da integração com bombas hidráulicas, sem substituir a análise técnica realizada no local ou conforme a modalidade de atendimento aplicável.

Eficiência energética e integração com bombas hidráulicas

A eficiência de um sistema de bombeamento depende da relação entre alimentação elétrica, motor, bomba hidráulica, dispositivos de proteção e comandos automatizados.

Por isso, a montagem de quadro de comando não deve ser tratada apenas como a instalação de um painel elétrico: ela precisa considerar como cada componente trabalhará em conjunto durante a partida, a operação e a parada dos motores.

Em prédios e condomínios, um quadro compatível com a carga e com as condições de funcionamento das bombas contribui para uma distribuição mais equilibrada da energia, reduz a possibilidade de aquecimento excessivo dos condutores e ajuda a preservar equipamentos sensíveis.

A análise deve ser técnica e considerar o dimensionamento de carga predial, a potência dos motores, a tensão disponível, o regime de operação e as características do sistema hidráulico.

Como o quadro influencia o desempenho das bombas

O quadro de comando concentra circuitos de potência e de controle que alimentam e acionam os motores elétricos das bombas.

Disjuntores, contatores, relés e demais dispositivos de proteção devem ser selecionados de acordo com a aplicação, sempre respeitando os limites elétricos do conjunto.

Quando há incompatibilidade entre o quadro, o motor e a proteção, podem ocorrer desarmes recorrentes, partidas inadequadas, aquecimento, perda de desempenho ou interrupções no abastecimento e na drenagem.

A organização dos circuitos também interfere na manutenção e na confiabilidade operacional.

Condutores corretamente dimensionados, conexões bem executadas, identificação dos componentes e separação adequada entre potência e comando facilitam a inspeção e ajudam a localizar falhas.

O balanceamento de cargas, por sua vez, é relevante para evitar a concentração indevida de corrente em determinados circuitos e para favorecer o funcionamento mais estável da instalação.

Eficiência térmica e redução de perdas

A eficiência energética não depende somente da escolha de um motor ou de uma bomba.

Cabos subdimensionados, conexões com mau contato e ventilação insuficiente no painel podem aumentar o aquecimento e gerar perdas elétricas.

Esse calor adicional representa uma condição desfavorável para os componentes e pode reduzir a confiabilidade do sistema ao longo do tempo.

Em uma avaliação técnica, devem ser observados o percurso dos condutores, a corrente de operação, a forma de instalação, a dissipação térmica e a necessidade de expansão da carga.

A aplicação de técnicas que favoreçam a eficiência térmica dos condutores ajuda a manter condições mais adequadas de funcionamento, sem substituir a necessidade de cálculo, inspeção e seleção profissional dos componentes.

A redução de perdas também está relacionada à compatibilidade entre proteção e carga.

Um dispositivo que desarma sem relação com a condição real de operação pode interromper o serviço; uma proteção inadequada, por outro lado, pode não responder corretamente a uma sobrecarga ou falha.

O objetivo é alcançar um equilíbrio entre continuidade operacional e proteção de pessoas, cabos, motores e bombas.

Integração com comandos automatizados

A integração entre instalações elétricas e comandos automatizados de bombas permite que o acionamento responda às necessidades do sistema predial de maneira coordenada.

Sensores, sinais de comando e dispositivos de proteção precisam estar compatíveis com o circuito de potência e com a lógica de funcionamento definida para a aplicação.

Assim, a montagem de quadro de comando passa a ser parte de uma solução integrada, e não um elemento isolado da infraestrutura.

Esse cuidado é especialmente importante quando o sistema envolve bombas de recalque, pressurização ou drenagem.

Uma falha na alimentação elétrica, no comando ou na proteção pode impedir o acionamento do motor e comprometer a operação do conjunto.

No contexto da Embratec Bombas, a equipe responsável pelas instalações elétricas também atua nos comandos automatizados das bombas hidráulicas, favorecendo uma avaliação conjunta dessas interfaces.

Exemplo genérico em um condomínio

Considere um condomínio com bombas responsáveis por movimentar água entre reservatórios.

Em uma análise inicial, o profissional verifica a carga predial, os motores instalados, os condutores, os dispositivos de proteção e a lógica de acionamento.

Em seguida, avalia se o quadro oferece condições adequadas para partida, funcionamento contínuo, alternância ou acionamento conforme a demanda do sistema.

Se forem identificados aquecimento, desarmes frequentes ou falhas de acionamento, a causa pode estar na alimentação, nas conexões, na proteção, no comando ou na própria condição de operação da bomba.

Por isso, substituir um componente sem investigar a relação entre os elementos pode apenas ocultar o problema.

O diagnóstico deve relacionar os sintomas elétricos ao comportamento hidráulico e ao histórico de funcionamento do equipamento.

Benefícios técnicos esperados de uma integração adequada

  • Maior coerência entre a alimentação elétrica e as características dos motores.
  • Melhor organização para inspeções e intervenções de manutenção.
  • Redução de riscos associados a aquecimento, sobrecarga e falhas de comando.
  • Apoio à continuidade operacional de sistemas de bombeamento.
  • Identificação mais rápida de anomalias no painel e nos circuitos.
  • Condições mais favoráveis para eficiência térmica dos condutores.
  • Integração mais consistente entre proteção elétrica e comandos automatizados.

Esses benefícios dependem do diagnóstico da instalação, do dimensionamento correto e da execução por profissionais habilitados.

Não é recomendável alterar parâmetros, substituir proteções ou modificar a lógica de acionamento sem avaliar o conjunto elétrico e hidráulico.

A Embratec atua em manutenção predial desde 1978 e conta com equipe técnica formada por engenheiros civis e especialistas qualificados.

Sua experiência inclui instalações elétricas e comandos automatizados relacionados a sistemas de bombas hidráulicas.

A empresa também mantém parceria com marcas reconhecidas como Thebe e Grundfos e é associada à AEB, elementos que compõem sua atuação no setor conforme as informações institucionais disponíveis.

Para entender como esse trabalho pode se relacionar à manutenção de bombas hidráulicas, é importante reunir informações sobre os motores, os sintomas observados, o histórico de falhas, os componentes do quadro e as condições de operação.

A consulta à Embratec Bombas pode ajudar a avaliar a necessidade específica da instalação e a definir uma abordagem técnica adequada ao prédio, condomínio, empresa ou indústria.

Manutenção, diagnóstico e contratação de uma solução adequada

A manutenção de um quadro de comando deve começar antes que uma falha interrompa o abastecimento de água, a operação de uma área comum ou o funcionamento de outro equipamento predial.

Desarmes recorrentes, aquecimento anormal, ruídos, falhas de acionamento, sinais de oxidação, mau contato e identificação deficiente dos circuitos são indícios de que o painel precisa passar por inspeção técnica.

Em sistemas com bombas hidráulicas, esses sintomas elétricos podem estar relacionados tanto ao quadro quanto ao motor, aos cabos, aos dispositivos de proteção ou às condições de operação da bomba.

Sinais que merecem avaliação técnica

Alguns sinais exigem atenção especial:

  • Desarmes recorrentes: podem indicar sobrecarga, curto-circuito, falha de isolamento, seleção inadequada de proteção ou problema no equipamento acionado.
  • Aquecimento no painel ou nos condutores: pode estar associado a conexões frouxas, mau contato, sobrecarga, ventilação insuficiente ou dimensionamento incompatível com a corrente de operação.
  • Ruídos, vibrações ou estalos: podem apontar para contatores, relés, bornes ou outros componentes com desgaste, além de possíveis reflexos de irregularidades no motor ou na bomba.
  • Falhas de acionamento: quando o motor não parte, parte de forma irregular ou desliga sem causa aparente, é necessário verificar o circuito de comando, a alimentação, os sensores e as proteções.
  • Oxidação e umidade: a corrosão pode comprometer conexões, barramentos e componentes, especialmente em ambientes sujeitos a condensação, infiltração ou condições agressivas.
  • Identificação deficiente: cabos sem identificação, circuitos não documentados e componentes sem indicação funcional dificultam a manutenção e aumentam o risco de intervenções incorretas.

A presença de um desses sinais não permite concluir, por si só, qual é a causa da falha.

O diagnóstico deve relacionar o sintoma observado ao histórico de ocorrências, à carga conectada, ao comportamento do motor e às condições reais da instalação.

Como funciona o diagnóstico

Uma avaliação técnica pode envolver inspeção visual, conferência da organização interna, análise das conexões, verificação dos dispositivos de proteção, observação do acionamento e comparação entre o funcionamento esperado e o comportamento registrado.

Em um sistema de bombeamento, também é importante considerar a relação entre o painel elétrico, os comandos automatizados, os motores, as bombas hidráulicas e os elementos de controle.

Por exemplo, um desarme pode ser consequência de uma proteção corretamente atuando diante de uma sobrecarga, mas também pode estar relacionado a uma conexão aquecida, a uma falta de fase, a um cabo inadequado ou a uma condição mecânica da bomba.

Por isso, substituir um disjuntor ou aumentar sua capacidade sem investigar a origem do problema pode agravar os riscos de aquecimento, danos ao motor, curto-circuito e incêndio.

O histórico de falhas ajuda a identificar recorrências e prioridades.

Devem ser reunidas informações como data e frequência dos desarmes, equipamento afetado, condições em que a falha ocorre, alterações recentes na instalação, registros de manutenção e sintomas percebidos por operadores ou responsáveis pelo prédio.

Fotografias do painel podem auxiliar em uma triagem inicial, mas não substituem a inspeção presencial quando houver risco elétrico ou dúvida sobre a causa.

Manutenção preventiva e corretiva

A manutenção preventiva busca acompanhar o estado do quadro e dos equipamentos antes da ocorrência de uma parada.

Ela pode incluir inspeções programadas, verificação de conexões, conferência da identificação dos circuitos, análise dos dispositivos de proteção, limpeza técnica quando aplicável e atualização dos registros da instalação.

A periodicidade adequada depende das características do ambiente, da intensidade de uso, da criticidade das cargas e do histórico do sistema.

A manutenção corretiva é necessária quando já existe uma falha, perda de desempenho ou condição insegura.

Nesse caso, o objetivo é identificar a causa, corrigir o problema e verificar se o conjunto voltou a operar de forma compatível com sua aplicação.

Em quadros associados a bombas, a correção deve considerar o conjunto elétrico e o sistema de bombeamento, evitando tratar apenas o sintoma que apareceu no painel.

Alterações, reapertos, substituições ou mudanças na lógica de comando não devem ser realizados por pessoas sem qualificação para o serviço.

Antes de qualquer intervenção, é necessário controlar os riscos de energização, choque elétrico e acionamento inesperado dos motores.

A montagem de quadro de comando, assim como sua manutenção, exige análise da instalação, documentação adequada e execução por profissionais habilitados.

Checklist para solicitar uma avaliação

Antes de encaminhar uma solicitação técnica, o responsável pelo condomínio, pela empresa, pela fábrica ou pela obra pode organizar:

  • identificação do quadro e dos equipamentos que ele alimenta;
  • descrição dos sintomas e da frequência das ocorrências;
  • informação sobre quais áreas ou sistemas são afetados;
  • histórico de manutenções, substituições e reformas;
  • registros de desarmes, aquecimento, ruídos ou falhas de partida;
  • diagramas, projetos e listas de cargas disponíveis;
  • dados dos motores e das bombas, quando aplicável;
  • fotografias externas do painel, sem abrir o invólucro ou tocar em componentes;
  • indicação da urgência operacional e das restrições de acesso ao local.

Esse conjunto de informações contribui para uma avaliação mais objetiva, mas a definição da solução depende da análise das condições reais da instalação.

O profissional pode recomendar manutenção, adequação, substituição de componentes, reorganização do painel, revisão do comando ou uma proposta de melhoria contínua, conforme o diagnóstico.

Como escolher uma solução adequada

A contratação deve considerar a experiência técnica, a capacidade de avaliar a instalação como um sistema e a clareza sobre o escopo do serviço.

É importante verificar se a análise contempla o quadro, os circuitos de potência e comando, os motores, as bombas e as demais cargas relacionadas à operação predial.

Também convém solicitar que a configuração encontrada, as intervenções realizadas e as orientações de manutenção sejam devidamente registradas.

A Embratec Bombas atua em manutenção predial desde 1978 e possui mais de 40 anos de trajetória no setor.

A empresa conta com equipe técnica formada por engenheiros civis e especialistas qualificados, infraestrutura no Tatuapé, em São Paulo, e atendimento personalizado para pequenos, médios e grandes condomínios, empresas e indústrias.

Sua atuação inclui instalações elétricas e manutenção de sistemas relacionados à infraestrutura predial.

A integração entre a equipe de instalações elétricas e os comandos automatizados de bombas hidráulicas favorece uma avaliação conjunta das causas que podem afetar a continuidade operacional.

A parceria com Thebe e Grundfos e a associação à AEB também fazem parte do contexto institucional informado da empresa.

Para decidir entre manutenção preventiva, manutenção corretiva ou uma adequação do painel, consulte a Embratec Bombas e apresente os dados disponíveis da instalação.

Conclusão

Uma avaliação específica pode indicar quais verificações são necessárias e qual solução é compatível com as cargas, os equipamentos e as condições do local.

Entre em contato agora mesmo!

Clique no botão e entre em contato para tirar dúvidas ou solicitar um orçamento.

Solicitar contato

Principais regiões de atendimento:

  • Itaquera
  • Tatuapé
  • Mooca
  • Penha
  • São Miguel Paulista
  • Ermelino Matarazzo
  • Itaim Paulista
  • Guaianases
  • Cidade Tiradentes
  • São Mateus
  • Aricanduva
  • Carrão
  • Vila Formosa
  • Vila Matilde
  • Artur Alvim
  • Cangaíba
  • Belém
  • Brás
  • Pari
  • Água Rasa
  • Jardim Anália Franco
  • Cidade Líder
  • José Bonifácio
  • Parque do Carmo
  • Guarulhos
  • Sé
  • República
  • Consolação
  • Bela Vista
  • Bom Retiro
  • Santa Cecília
  • Cambuci
  • Liberdade
  • Higienópolis
  • Campos Elíseos
  • Glicério
  • Luz
  • Barra Funda
  • Vila Buarque
  • Centro Histórico
WhatsApp 1
